تتطلب أنظمة الحركة والنقل الخطية الآلية دقة فائقة. إنها تتطلب تشغيلًا نظيفًا وأطوالًا دقيقة لتعمل بشكل صحيح. بدون مكونات موثوقة لنقل الطاقة، تواجه الآلات الآلية أخطاء شديدة في التوقف والمحاذاة. يستكشف هذا الدليل حزام توقيت مفتوح من مادة البولي يوريثين كحل عالي الكفاءة للتحديات الهندسية الحديثة. سنحدد ما يجعلها فريدة من نوعها في المشهد الصناعي. يقوم المصنعون ببثق هذه الأحزمة المحددة بأطوال متواصلة. يمكنك قصها بسهولة بالحجم الدقيق الذي يتطلبه جهازك. وهذا يختلف بشكل أساسي عن الأحزمة التي لا نهاية لها، والتي تصل في حلقات ثابتة ومستمرة. يجب على فرق الهندسة والمشتريات تقييم المواصفات الفنية بعناية. أنت بحاجة إلى معرفة ما إذا كانت هذه المادة تناسب معاييرك التشغيلية المحددة. سنقوم بتحليل خصائص المواد وأعضاء التوتر وحدود التطبيق. سوف تتعلم كيفية مطابقة خصائص الحزام مع متطلباتك المحددة. وهذا يضمن تشغيل أنظمتك بسلاسة، والحفاظ على أعلى مستوى من الأداء مع تقليل الأعطال الميكانيكية.
تتفوق أحزمة البولي يوريثين (PU) ذات النهايات المفتوحة في تحديد المواقع والنقل الخطي نظرًا لمقاومتها العالية للتآكل والحد الأدنى من تساقط الجسيمات.
إن اختيار عضو الشد - عادة الفولاذ أو الكيفلار - يحدد مرونة الحزام، وقوة الشد، والمقاومة البيئية.
يمكن ربط الأحزمة ذات النهايات المفتوحة في حلقات مستمرة، ولكن يجب على المشترين مراعاة الانخفاض بنسبة 50% تقريبًا في قوة الشد القصوى عند الوصلة الملحومة.
يعد تحديد العرض التقديمي الصحيح والملف الشخصي والدعم المخصص أمرًا بالغ الأهمية لتقليل التكاليف طويلة المدى في الأنظمة الآلية المعقدة.

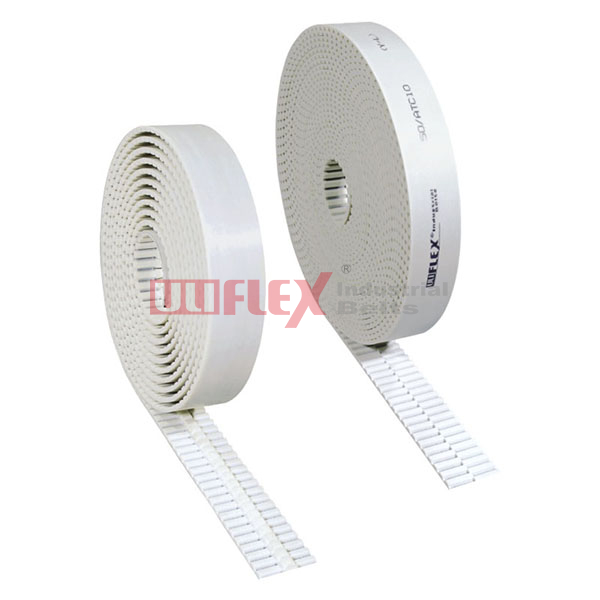

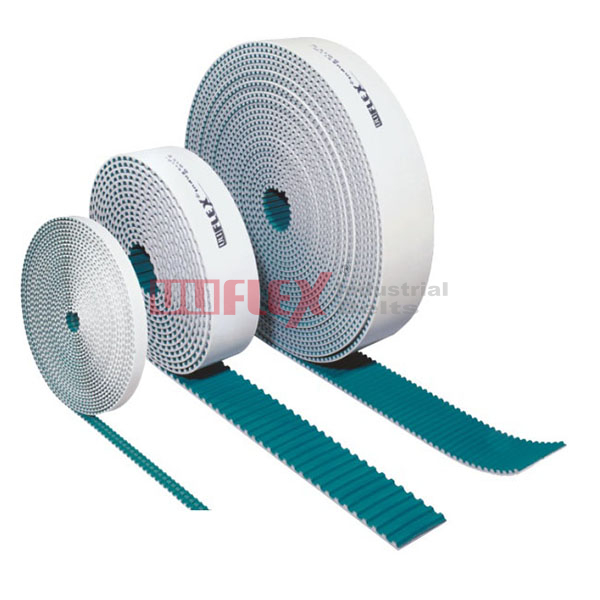

يعتمد تصنيع هذه المكونات على تكنولوجيا البثق المتقدمة. يقوم المهندسون بتغذية مادة البولي يوريثين بالحرارة السائلة في قالب بثق متخصص. إنهم يسحبون أسلاك التوتر المستمرة من خلال نفس القالب في وقت واحد. يبرد البولي يوريثين ويتصلب حول الحبال. وهذا يخلق بنية موحدة ومستمرة. تنتج المصانع هذه الأحزمة بشكل لفات ضخمة. يمكن لمصنعي المعدات طلب أطوال مخصصة محددة للتطبيقات طويلة المدى. ليس عليك الاعتماد على القوالب الثابتة القياسية.
يوفر البولي يوريثين الحراري (TPU) خصائص أساسية استثنائية. إنها توفر قوة قص عالية للغاية. وهذا يضمن عدم تمزق الأسنان عند التسارع أو التباطؤ المفاجئ. تتميز مادة TPU بمقاومة التآكل الرائعة. ينزلق فوق البكرات المعدنية بأقل قدر من الاحتكاك. تتميز معظم المتغيرات الصناعية بتصنيف صلابة Shore A الذي يبلغ حوالي 92. وتوفر هذه الصلابة المحددة التوازن المثالي. تظل مرنة بما يكفي للانحناء حول البكرات دون أن تتشقق. يبقى جامدًا بدرجة كافية للحفاظ على شكل الأسنان الدقيق تحت الأحمال الثقيلة.
الحزام قوي بقدر هيكله الأساسي. أعضاء التوتر المتوازي تستقر عميقًا داخل جسم البولي يوريثين. تمنع هذه الحبال الطولية الحزام من التمدد. إنها تحافظ على درجة الأسنان الدقيقة أثناء الأحمال التشغيلية الثقيلة. إذا تشوهت طبقة الصوت، فلن تعمل الأسنان على تعشيق البكرة بشكل صحيح. وهذا يؤدي إلى الانزلاق والتآكل السريع. تعمل الحبال المدمجة على تثبيت ثبات الأبعاد في مكانه بشكل دائم.
توفر الطول المستمر: مثالي لأنظمة القنطرية واسعة النطاق وخطوط التجميع الطويلة.
مقاومة عالية لقوى القص الميكانيكية: تحمي سلامة الأسنان أثناء البدء والتوقف السريع.
استقرار ممتاز للأبعاد: يحافظ على الوضع الدقيق على مدار فترات التشغيل الطويلة.
هندسة الأسنان المتسقة: تضمن مشاركة دقيقة للبكرة وتقلل من رد الفعل العكسي.
كثيرا ما يتجادل المهندسون بين مادة البولي يوريثين والمطاط. البولي يوريثين يفوز بشكل حاسم في بيئات محددة. تبرز النظافة باعتبارها ميزتها الأساسية. تتساقط الأحزمة المطاطية من الغبار الأسود الناعم مع مرور الوقت. لا يُظهر البولي يوريثين سلوك التساقط هذا. أثبتت هذه العملية النظيفة أنها ضرورية لتصنيع المواد الغذائية. يتطلب تجميع الأجهزة الطبية وتصنيع غرف الأبحاث هذه السمة تمامًا. لا يمكنك المخاطرة بتلويث منتج معقم بجزيئات مطاطية عائمة.
يوفر البولي يوريثين أيضًا مقاومة كيميائية فائقة. تعرض البيئات الصناعية الأحزمة لمخاطر السوائل المختلفة. يقاوم البولي يوريثين زيوت التشحيم والشحوم الثقيلة دون عناء. إنه يتحمل التعرض للعديد من المذيبات الصناعية بشكل أفضل بكثير من النيوبرين القياسي. علاوة على ذلك، يسمح البولي يوريثين بسهولة التلوين. يمكنك مطابقة لون الحزام مع أجهزتك. يمكنك تنفيذ أنظمة صيانة مرمزة بالألوان في جميع أنحاء منشأتك بأكملها.
ويجب علينا أيضًا أن نعترف بالمكانة التي يفوز فيها المطاط. يظل المطاط متفوقًا في البيئات شديدة الحرارة. يعمل على تبديد الحرارة بكفاءة عالية. يجب عليك تحديد المطاط لنقل الطاقة بسرعة فائقة. يؤدي تراكم الحرارة الداخلية إلى تدمير مادة البولي يوريثين بسرعات دوران عالية. مقابض مطاطية تنثني بشكل مستمر وسريع بشكل أفضل في ظل هذه الظروف الحرارية القاسية.
القيد التشغيلي |
أداء البولي يوريثين |
أداء المطاط |
|---|---|---|
النظافة والنظافة |
ممتاز (بدون تساقط غبار أسود) |
ضعيف (يلقي جزيئات الكربون) |
مقاومة المواد الكيميائية والنفط |
عالي (يقاوم الشحوم والمذيبات) |
معتدل (يتحلل تحت بعض الزيوت) |
تبديد الحرارة عالي السرعة |
منخفض (عرضة لتراكم الحرارة الداخلية) |
ممتاز (يتعامل مع عدد الدورات في الدقيقة العالية بشكل جيد) |
نطاق درجة الحرارة |
قياسي (حتى 80 درجة مئوية) |
عالية (يمكن أن تتجاوز 100 درجة مئوية) |
يعمل عضو التوتر بمثابة العمود الفقري للحزام. إنه يحدد القدرة على حمل الحمولة بالكامل. يحدد الحبل أيضًا المقاومة الشاملة للاستطالة. يجب عليك اختيار المواد الداخلية بعناية.
أ يهيمن حزام توقيت الحبل الفولاذي على المهام عالية الدقة. يوفر أقصى قدر من قوة الشد. يُظهر امتدادًا قريبًا من الصفر تحت التوتر. وهذا يجعلها مثالية لتحديد المواقع الخطية بدقة حيث تكون دقة المليمتر مهمة. ومع ذلك، الصلب لديه عيوب واضحة. ويظل عرضة للتآكل. سوف تؤدي الرطوبة إلى تحلل نهايات الفولاذ المكشوفة بسرعة. يخلق الفولاذ أيضًا بنية حزام صلبة جدًا. يجب عليك استخدام الحد الأدنى لأقطار البكرة الأكبر. سوف تتسبب البكرات الصغيرة في انحناء الحبال الفولاذية بشكل حاد، والتعب، والانكسار.
أ يستخدم حزام التوقيت كيفلر ألياف الأراميد المتقدمة. الكيفلار غير مغناطيسي تمامًا. يقاوم كافة أشكال الصدأ والتآكل. فهو يوفر مرونة لا تصدق. يمكنك توجيهها حول بكرات أصغر بكثير دون التسبب في ضرر داخلي. كما أنه يقلل من الوزن الإجمالي لنظام القيادة. الجانب السلبي الرئيسي ينطوي على استطالة. يُظهر الكيفلار تمددًا أكبر قليلاً من الفولاذ عند مواجهة أحمال الذروة المفاجئة.
قم بتقييم الحقائق البيئية الخاصة بك بعناية. استخدم الكيفلار في بيئات الغسيل الثقيلة. اختر الكيفلار عندما يتطلب تصميم جهازك أنصاف أقطار بكرة ضيقة. اختر الفولاذ للبيئات الجافة حيث الدقة المطلقة لتحديد المواقع هي الأكثر أهمية. قم دائمًا بمطابقة السلك مع المتطلبات المادية للتخطيط الخاص بك.
تتكيف هذه المكونات المحددة مع العديد من تصميمات الماكينات المختلفة. مناسب يتعامل حزام التوقيت الصناعي مع مهام الأتمتة المعقدة بسلاسة.
تعتمد أنظمة الحركة الخطية بشكل كبير على طبيعتها الدقيقة. تستخدمها الأبواب المنزلقة الأوتوماتيكية للتشغيل الهادئ والسلس. تتطلب آلات CNC منهم تحريك رؤوس القطع الثقيلة بدقة متناهية. تستخدمها الطابعات ثلاثية الأبعاد للتحكم في حركات المحورين X و Y المعقدة بشكل لا تشوبه شائبة. يحدد الموقع الدقيق ذهابًا وإيابًا هذه التطبيقات المهمة.
يمثل النقل المتزامن حالة استخدام واسعة النطاق أخرى. تتطلب خطوط التجميع الحديثة وضعًا دقيقًا للمنتج. يقوم الحزام بفهرسة المنتجات للأمام على فترات زمنية محددة. يمكن للأذرع الآلية أن تتفاعل مع المنتجات المتحركة بدقة. تضمن الأسنان عدم انزلاق الحزام خارج الطور.
تستخدم أتمتة مناولة المواد أحزمة مفتوحة النطاق على نطاق واسع. تقوم الجسور الكبيرة بنقل أجزاء السيارات الثقيلة عبر أرضيات المصنع. تعتمد أنظمة التخزين والاسترجاع الآلية عليها لتحديد موقع الصناديق في المستودعات الضخمة. تستخدمها آلات التعبئة والتغليف لتغذية الصناديق الكرتونية وختمها بشكل مستمر.
يجب أن تفهم حدودها بوضوح. تواجه الأحزمة المفتوحة حدودًا هيكلية متأصلة. حتى عندما يقوم الفنيون بربطها في حلقات، فإنها تظل أضعف من الأحزمة المصبوبة التي لا نهاية لها حقًا. نحن لا نوصي بها عمومًا لنقل الطاقة المستمر عالي السرعة وعزم الدوران. لا يمكنك استخدامها لتشغيل المعدات الدورانية الثقيلة. سوف تفشل قبل الأوان في ظل الضغط الدوراني المستمر والثقيل.
تصميم أ يتضمن حزام التوقيت المخصص العديد من القرارات الهندسية الحاسمة. يجب أن تنظر إلى ما هو أبعد من الخيارات القياسية الجاهزة.
يجب أن تفهم حقائق الربط أولاً. يستخدم الفنيون اللحام الحراري المتقدم لصنع حزام مفتوح لا نهاية له. لقد قطعوا الأطراف إلى أصابع متشابكة على شكل حرف V. أنها تطبق الحرارة والضغط الدقيق. يذوب البولي يوريثين ويندمج معًا بشكل دائم. ملاحظة هامة حول التنفيذ: المفصل المقسم يحمل بطبيعته حوالي 50% فقط من قوة الشد الأصلية للحزام. يجب عليك أن تأخذ في الاعتبار هذا التخفيض الهيكلي في حساباتك الهندسية.
تضيف المواد الداعمة خصائص نقل حيوية. يمكنك استخدام مطاط عالي الاحتكاك للإمساك بالمنتجات الزلقة. يمكنك ربط رغوة البولي يوريثان الناعمة لحمل الألواح الزجاجية الرقيقة. توجد طلاءات محددة معتمدة من إدارة الأغذية والعقاقير (FDA) للنقل المباشر للأغذية. يعمل الجزء الخلفي الأيمن على تحويل مكون محرك بسيط إلى سطح نقل متخصص.
تعمل التعديلات الميكانيكية على حل مشكلات فهرسة المنتج الفريدة. يمكنك لحام المرابط المصبوبة مباشرة في الجزء الخلفي من الحزام. تعمل هذه المرابط على دفع المنتجات بشكل آمن إلى أعلى المنحدرات الحادة. يمكنك إزالة أسنان معينة لإنشاء أسنان زائفة لمرفقات مخصصة. يمكنك أيضًا صنع فتحات تفريغ دقيقة من خلال الحزام. وهذا يسمح للشفط الأساسي بتثبيت المنتجات المسطحة بقوة على سطح الحزام.
تقديم المشورة لفريق المشتريات الخاص بك بعناية فيما يتعلق بمنطق القائمة المختصرة. تحديد الشركات المصنعة التي تقدم التخصيص الداخلي. وهذا يقلل من المهل الإجمالية بشكل كبير. كما أنه يحد من التحمل المكدس. عندما يقوم العديد من البائعين بتعديل جزء واحد، تتفاقم أخطاء القياس الصغيرة. إن الاحتفاظ بجميع التعديلات تحت سقف واحد يضمن مراقبة الجودة بشكل أفضل.
يتطلب تحديد الحجم واختيار الملعب الدقة المطلقة. يجب أن تطابق درجة الحزام بشكل مثالي مع البكرات الموجودة. تتضمن ملفات المقاييس الشائعة T5، وT10، وAT5، وAT10. إذا كانت طبقة الصوت غير متطابقة ولو قليلاً، فسوف تواجه تآكلًا شديدًا مبكرًا. سوف تطحن أسنان البولي يوريثين على حواف البكرة المعدنية. يؤدي هذا إلى حدوث اهتزاز وتدمير دقة تحديد موقع النظام تمامًا.
تملي المهل الزمنية كيفية الحصول على المواد البديلة. يوفر شراء اللفات المستمرة القياسية مزايا تشغيلية كبيرة. يمكنك شراء لفة بطول 50 مترًا أو 100 مترًا والاحتفاظ بها داخل منشأتك. يمكن لفريق الصيانة لديك قطع أطوال دقيقة في الموقع حسب الحاجة. وهذا يلغي تأخير الشحن لقطع الغيار في حالات الطوارئ. وبدلاً من ذلك، فإن طلب الأطوال المقطوعة والموصلة مسبقًا يوفر عمالة التركيب الفوري ولكنه يتطلب قياسات أولية دقيقة.
قم بتقييم كفاءتك التشغيلية على المدى الطويل بعناية. درجة عالية يحمل حزام التوقيت ذو النهاية المفتوحة من البولي يوريثان تكلفة أولية أعلى من الخيارات المطاطية الأساسية. ومع ذلك، يجب أن تزن هذا مقابل الفوائد النظامية. تعمل المواد عالية الجودة على تقليل وقت توقف الصيانة بشكل كبير. أنها توفر دورات استبدال أطول بكثير. سوف تقوم بإجراء عدد أقل من عمليات إعادة معايرة النظام على مدار عمر الجهاز. الاستقرار التشغيلي يبرر النفقات الأولية.
انتبه لهذه الأخطاء الهندسية الشائعة أثناء الطرح:
تجاهل الحد الأدنى لمتطلبات قطر البكرة للأسلاك الفولاذية الصلبة.
الفشل في تقليل قوة الشد القصوى للمفصل المقسم حرارياً.
استخدام مادة البولي يوريثين القياسية في البيئات التي تتجاوز في كثير من الأحيان 80 درجة مئوية.
مطابقة حزام AT-profile مع بكرة T-profile القياسية.
يتطلب اختيار مكون الحركة الخطية الصحيح اتباع نهج متوازن للغاية. يجب عليك مواءمة خصائص المواد مع أحمالك التشغيلية الدقيقة. قم بتقييم أعضاء التوتر لديك بناءً على المرونة المطلوبة والتعرض المتوقع للرطوبة. احترم دائمًا حدود الشد للمفاصل الموصولة حرارياً في تصميماتك الهندسية.
اتخذ إجراءات فورية لتحسين أنظمتك الآلية. قم بمراجعة نقاط الأعطال الميكانيكية الحالية لديك اليوم. هل الحزام المطاطي الموجود لديك يتساقط من الغبار الأسود بشكل غير مقبول؟ هل تلاحظ التمدد ورد الفعل العكسي في مشغلاتك الخطية؟ استشر أحد مهندسي التطبيقات ذوي الخبرة لحساب متطلبات التحميل الدقيقة. اطلب عينات من المواد الفيزيائية لاختبار المقاومة الكيميائية داخل منشأتك المحددة قبل تنفيذ عملية طرح واسعة النطاق.
ج: نحن ننصح بشدة بعدم الربط بنفسك. يتطلب صنع وصلة V موثوقة معدات لحام حراري متخصصة. أنت بحاجة إلى التحكم الدقيق في درجة الحرارة وتطبيق الضغط الدقيق لدمج مادة البولي يوريثين بشكل صحيح. غالبًا ما تفشل وصلات DIY غير المناسبة قبل الأوان، مما يتسبب في توقف غير متوقع للآلة ومخاطر محتملة على السلامة. اعتمد دائمًا على الوصلات الملحومة في المصنع لضمان السلامة الهيكلية.
ج: يقوم المصنعون ببثق هذه الأحزمة بشكل مستمر. تأتي اللفات القياسية عادةً بأطوال 50 مترًا أو 100 مترًا لسهولة الشحن والتعامل. ومع ذلك، نظرًا لأن عملية البثق مستمرة، يمكنك طلب تشغيل إنتاج مخصص لفترات متقاربة أطول بكثير إذا كان نظام القنطري الآلي الخاص بك يتطلب ذلك.
ج: اعتمد اختيارك على التعرض للرطوبة. يوفر الفولاذ القياسي قوة شد ممتازة لتطبيقات الحركة الخطية الجافة والداخلية. إذا كان جهازك يعمل في بيئة عالية الرطوبة أو يتطلب عمليات غسيل كيميائية متكررة، فيجب عليك الترقية إلى أسلاك الفولاذ المقاوم للصدأ لمنع الصدأ الداخلي وفشل السلك المبكر.
ج: مادة البولي يوريثين الصناعية القياسية ليست آمنة للطعام بطبيعتها. ومع ذلك، تنتج الشركات المصنعة درجات محددة متوافقة مع إدارة الغذاء والدواء والاتحاد الأوروبي. تستخدم هذه الأحزمة المتخصصة مواد خام آمنة وتتميز بخصائص مضادة للميكروبات. اطلب دائمًا وثائق محددة لشهادة الجودة الغذائية قبل تثبيت أي حزام على اتصال مباشر بالسلع الاستهلاكية.
