自動化された直線運動および搬送システムには、厳しい精度が要求されます。正しく機能するには、クリーンな操作と正確な長さが必要です。信頼性の高い動力伝達コンポーネントがなければ、自動化された機械は深刻なダウンタイムや調整エラーに直面します。このガイドでは、 ポリウレタン オープンエンド タイミング ベルトは 、現代のエンジニアリングの課題に対する高度なソリューションとして機能します。業界の中で何がユニークなのかを定義します。メーカーは、これらの特定のベルトを連続した長さで押し出します。機械が必要とする正確なサイズに簡単にカットできます。これは、固定された連続ループで届くエンドレス ベルトとは根本的に異なります。エンジニアリングおよび調達チームは、技術仕様を慎重に評価する必要があります。この材料が特定の動作パラメータに適合するかどうかを知る必要があります。材料特性、張力部材、用途の制限を詳しく説明します。ベルトの特性を特定の要求に適合させる方法を学びます。これにより、システムがスムーズに動作し、機械的故障を最小限に抑えながら最高のパフォーマンスを維持できるようになります。
ポリウレタン (PU) オープンエンド ベルトは、高い耐摩耗性と最小限の粒子脱落により、直線的な位置決めと搬送に優れています。
張力部材 (通常はスチールまたはケブラー) の選択により、ベルトの柔軟性、引張強度、耐環境性が決まります。
オープンエンドベルトは連続ループに接続できますが、購入者は溶接接合部の最大引張強度が最大 50% 低下することを考慮する必要があります。
正しいピッチ、プロファイル、カスタムバッキングを指定することは、複雑な自動化システムの長期コストを最小限に抑えるために重要です。

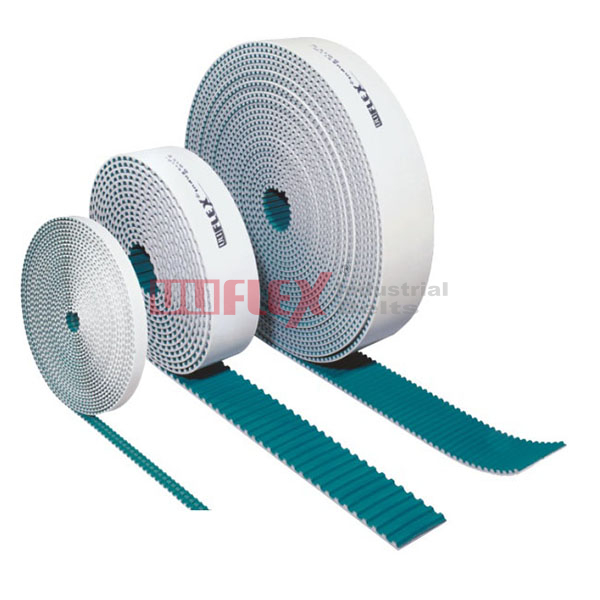

これらのコンポーネントの製造は、高度な押出技術に依存しています。エンジニアは、液体の熱可塑性ポリウレタンを専用の押出ダイに供給します。彼らは、この同じダイを通して同時に連続張力コードを引っ張ります。ポリウレタンはコードの周囲で冷えて固まります。これにより、均一で連続した構造が形成されます。工場では、これらのベルトを大量のロールで製造します。機器メーカーは、長スパン用途向けに正確なカスタム長を注文できます。標準の固定金型に依存する必要はありません。
熱可塑性ポリウレタン (TPU) は、優れたベースライン特性を提供します。非常に高いせん断強度を実現します。これにより、急な加速や減速によって歯が破損することがなくなります。 TPUは優れた耐摩耗性を誇ります。最小限の摩擦で金属プーリーの上を滑ります。ほとんどの工業用バリエーションは、約 92 のショア A 硬度評価を備えています。この特定の硬度により、完璧なバランスが得られます。ひび割れすることなくプーリーの周りで曲げることができる十分な柔軟性を維持します。重い負荷がかかっても正確な歯の形状を維持するのに十分な剛性を保ちます。
ベルトの強度はそのコア構造と同じくらいです。平行なテンションメンバーがポリウレタン本体の奥深くに埋め込まれています。これらの縦コードはベルトの伸びを防ぎます。重い操作負荷がかかっている間も正確な歯ピッチを維持します。ピッチが歪むと歯とプーリーが正しく噛み合わなくなります。これは滑りや急速な摩耗につながります。埋め込まれたコードにより、寸法安定性が永久に固定されます。
連続長さの利用可能: 大規模なガントリー システムや長い組立ラインに最適です。
機械的せん断力に対する高い耐性: 急速な始動および停止時に歯の完全性を保護します。
優れた寸法安定性: 長期間の動作期間にわたって正確な位置を維持します。
一貫した歯の形状: 正確なプーリーの噛み合いを保証し、バックラッシュを低減します。
エンジニアはポリウレタンとゴムのどちらを選ぶかについて頻繁に議論します。特定の環境ではポリウレタンが決定的に有利です。清潔さが主な利点として際立っています。ゴムベルトは経年劣化により細かい黒い粉塵が発生します。ポリウレタンはこのような脱落挙動を示しません。このクリーンな作業は食品製造にとって非常に重要であることがわかります。医療機器の組み立てやクリーンルームでの製造には、この特性が絶対に必要です。浮遊するゴム粒子で滅菌製品を汚染する危険はありません。
ポリウレタンは耐薬品性にも優れています。産業環境では、ベルトはさまざまな液体の危険にさらされます。ポリウレタンは潤滑油や重いグリースに簡単に耐えます。標準的なネオプレンよりもはるかに優れた多くの工業用溶剤への曝露に耐えます。さらに、ポリウレタンを使用することで着色も容易です。ベルトの色を機械に合わせることができます。施設全体に色分けされたメンテナンス システムを導入できます。
私たちはまた、ゴムがどこで勝つのかを認識する必要があります。ゴムは極度の高温環境に対して優れた性能を維持します。非常に効率よく熱を放散します。超高速伝動用ゴムをご指定ください。内部熱の蓄積により、高速回転時にポリウレタンが破壊されます。ゴムは、このような極端な熱条件下でも、連続的な急速な屈曲に非常によく対応します。
運用上の制約 |
ポリウレタンの性能 |
ゴム性能 |
|---|---|---|
清潔さと衛生 |
優秀（黒粉の飛散ゼロ） |
悪い（カーボン粒子が剥がれる） |
耐薬品性および耐油性 |
高 (グリースや溶剤に対する耐性) |
中程度 (特定の油の下では分解します) |
高速放熱 |
低い（内部に熱がこもりやすい） |
優れています (高回転をうまく処理します) |
温度範囲 |
標準（～80℃まで） |
高温（100℃を超える可能性あり） |
テンションメンバーはベルトの背骨として機能します。それは耐荷重能力を完全に決定します。コードは伸びに対する全体的な抵抗も決定します。内部の材質は慎重に選択する必要があります。
あ スチールコードのタイミングベルトは 高精度の作業を支配します。最大の引張強度を提供します。張力下ではほぼゼロの伸びを示します。これにより、ミリメートル精度が重要となる正確な直線位置決めに最適になります。ただし、スチールには明らかな欠点があります。腐食しやすいままです。湿気は露出したスチール端部を急速に劣化させます。スチールは非常に剛性の高いベルト構造も作り出します。より大きな最小プーリー直径を使用する必要があります。小さなプーリーを使用すると、スチールコードが急激に曲がり、疲労して切れる原因になります。
あ ケブラー タイミング ベルトに は先進的なアラミド繊維が使用されています。ケブラーは完全に非磁性です。あらゆる形態の錆や腐食に耐性があります。信じられないほどの柔軟性を提供します。内部に損傷を与えることなく、はるかに小さなプーリーの周りに配線することができます。また、駆動システム全体の重量も軽減されます。主な欠点は伸びに関係します。ケブラーは、突然のピーク荷重に直面した場合、スチールよりもわずかに高い伸縮性を示します。
環境の現実を慎重に評価してください。ケブラーは激しい洗浄環境で使用してください。機械設計で厳しいプーリー半径が必要な場合は、ケブラーを選択してください。絶対的な位置決め精度が最も重要な乾燥環境にはスチールを選択してください。コードはレイアウトの物理的な要求に常に一致させてください。
これらの特定のコンポーネントは、さまざまな機械設計に適応します。ちゃんとした 産業用タイミングベルトは、 複雑な自動化タスクをスムーズに処理します。
線形運動システムは、その正確な性質に大きく依存しています。自動スライドドアを採用しており、静かでスムーズな動作を実現します。 CNC マシンでは、重いカッティング ヘッドをピンポイントの精度で動かす必要があります。 3D プリンターはこれらを使用して、複雑な X 軸と Y 軸の動きを完璧に制御します。正確な前後の位置決めがこれらの重要なアプリケーションを定義します。
同期搬送は、もう 1 つの大規模な使用例を表します。現代の組立ラインでは、製品を正確に配置する必要があります。ベルトは製品を正確な間隔で前方に送り出します。これにより、ロボット アームが移動する製品と正確に対話できるようになります。歯はベルトが位相をずれないことを保証します。
マテリアルハンドリングの自動化では、オープンエンドベルトを大規模に利用します。大型ガントリーは、重い自動車部品を工場のフロア全体に移動させます。自動保管および取り出しシステムは、大規模な倉庫内の棚を見つけるためにこれらのシステムに依存しています。包装機械はこれらを使用して、段ボールを連続的に供給し、箱を密閉します。
それらの限界を明確に理解する必要があります。オープンエンドベルトは固有の構造境界に面しています。技術者がそれらをループに接続した場合でも、真のエンドレス成型ベルトよりも弱いままです。高トルク、高速連続動力伝達には通常推奨しません。重回転機器の運転には使用できません。継続的な大きな回転ストレスがかかると早期に破損します。
を設計する カスタマイズされたタイミングベルト には、いくつかの重要なエンジニアリング上の決定が含まれます。標準的な既製オプション以外にも目を向ける必要があります。
まず、スプライシングの現実を理解する必要があります。技術者は高度な熱溶接を使用して、オープンエンドベルトをエンドレスに仕上げます。彼らは端を切り込み、連動する V ジョイント フィンガーを形成します。正確な熱と圧力を加えます。ポリウレタンは溶けて永久に融合します。重要な実装上の注意: スプライスされた接合部は、本質的にベルトの元の引張強度の約 50% しか保持しません。この構造的削減を工学計算に織り込む必要があります。
裏材は重要な搬送特性を追加します。高摩擦ゴムを塗布することで滑りやすい製品のグリップに使用できます。繊細なガラスパネルを搬送するには、軟質ポリウレタンフォームを接着することがあります。食品の直接輸送用に、FDA が承認した特定のコーティングが存在します。適切なバッキングにより、単純な駆動コンポーネントが特殊な搬送面に変わります。
機械的な変更により、製品のインデックス付けに関する固有の問題が解決されます。成型クリートをベルトの背面に直接溶接できます。これらのクリートは急な坂道でも製品をしっかりと押し上げます。特定の歯を取り外して、カスタム アタッチメント用の入れ歯インサートを作成できます。ベルトに精密な真空穴を加工することもできます。これにより、下にある吸引力が平らな製品をベルト表面にしっかりと保持します。
最終候補リストのロジックについては、調達チームに慎重にアドバイスしてください。社内カスタマイズを提供するメーカーを特定します。これにより、全体のリードタイムが大幅に短縮されます。また、スタックアップ許容差も制限されます。複数のベンダーが単一の部品を変更すると、小さな測定誤差が増大します。すべての変更を 1 つの屋根の下で行うことで、品質管理が大幅に向上します。
サイズ設定とピッチの選択には絶対的な精度が必要です。ベルトのピッチを既存のプーリーに完全に合わせる必要があります。一般的なメトリック プロファイルには、T5、T10、AT5、および AT10 が含まれます。ピッチが少しでもずれると、深刻な早期摩耗が発生します。ポリウレタンの歯が金属製プーリーのフランジに擦れます。これにより振動が発生し、システムの位置決め精度が完全に破壊されます。
リードタイムは、交換材料の調達方法を決定します。標準の連続ロールを購入すると、運用上の大きな利点が得られます。 50 メートルまたは 100 メートルのロールを購入して施設内に保管できます。メンテナンス チームは、必要に応じて現場で正確な長さを切断できます。これにより、緊急交換部品の配送遅延が解消されます。あるいは、プレカットおよびスプライスされた長さを注文すると、すぐに設置する手間が省けますが、正確な初期測定が必要になります。
長期的な運用効率を慎重に評価してください。高級品 PU オープンエンド タイミングベルトは、 基本的なゴム製オプションよりも初期費用が高くなります。ただし、これとシステム全体の利点を比較検討する必要があります。高品質の素材により、メンテナンスのダウンタイムが大幅に短縮されます。交換サイクルがはるかに長くなります。機器の耐用年数が経過するまでに実行するシステムの再キャリブレーションの回数が少なくなります。動作の安定性により、初期費用が正当化されます。
ロールアウト中は、次のような一般的なエンジニアリング上の間違いに注意してください。
硬いスチールコードの最小プーリー直径要件を無視します。
熱融着接合部の最大引張強度を軽減できませんでした。
摂氏80度を頻繁に超える環境では標準ポリウレタンを使用します。
AT プロファイル ベルトと標準の T プロファイル プーリーを組み合わせます。
正しい直線運動コンポーネントを選択するには、高度にバランスの取れたアプローチが必要です。材料特性を正確な運用負荷に合わせて調整する必要があります。必要な柔軟性と予想される湿気への曝露に基づいてテンションメンバーを評価します。エンジニアリング設計では、熱融着接合部の引張限界を常に尊重してください。
自動化システムを改善するために直ちに行動を起こしてください。今すぐ現在の機械的故障箇所を監査してください。既存のゴムベルトからは許容できないほどの黒い粉塵が発生していますか?リニアアクチュエータの伸びとバックラッシュに気づきましたか?正確な負荷要件を計算するには、経験豊富なアプリケーション エンジニアに相談してください。大規模な展開を実行する前に、物理的な材料サンプルをリクエストして、特定の施設内の耐薬品性をテストしてください。
A: DIY スプライスは行わないことを強くお勧めします。信頼性の高い V ジョイントを作成するには、特殊な熱溶接装置が必要です。ポリウレタンを正しく融着するには、正確な温度制御と正確な圧力が必要です。不適切な DIY ジョイントは早期に故障することが多く、予期せぬ機械のダウンタイムや潜在的な安全上の危険を引き起こします。構造の完全性を確保するには、常に工場で溶接された接合部を使用してください。
A: メーカーはこれらのベルトを連続的に押し出します。標準ロールは通常、輸送と取り扱いが容易なように 50 メートルまたは 100 メートルの長さで提供されます。ただし、押出プロセスは連続的であるため、自動ガントリー システムで必要な場合は、より長い連続スパンのカスタム生産実行をリクエストできます。
A: 湿気への曝露に基づいて選択してください。標準鋼は、乾燥した屋内の直線運動用途に優れた引張強度を提供します。機械が高湿度の環境で動作する場合、または頻繁に化学洗浄が必要な場合は、内部の錆びやコードの早期故障を防ぐために、ステンレススチールコードにアップグレードする必要があります。
A: 標準的な工業用ポリウレタンは本質的に食品に安全ではありません。ただし、メーカーは特定の FDA および EU 準拠グレードを製造しています。安全な原料を使用し、抗菌性を備えた特殊なベルトです。ベルトを消耗品と直接接触するように取り付ける前に、必ず特定の食品グレードの認証文書を要求してください。
