동기식 운반 및 정밀 인덱싱에서 표준 마찰 벨트는 정확한 부품 배치를 보장할 수 없습니다. 사소한 실수는 치명적인 자동화 조립 실패로 직접 이어집니다. 고속 자동화는 모든 스테이션에서 절대적인 정확성을 요구합니다. 맞춤형 부착물이 장착된 타이밍 벨트를 지정하려면 기본 벨트 유연성과 페이로드 형상의 균형을 맞춰야 합니다. 잘못 설계된 클리트 또는 호환되지 않는 기본 재료는 필연적으로 조기 박리, 트랙 드리프트 또는 심각한 드라이브 시스템 걸림을 초래합니다. 이러한 예방 가능한 오류로 인해 생산 라인이 중단되고 엄청난 운영상의 어려움이 발생합니다. 이 기사에서는 엔지니어와 조달 팀에게 올바른 클리트 디자인, 정확한 톱니 프로파일 및 신뢰할 수 있는 제조 사양을 선택하기 위한 평가 기반 프레임워크를 제공합니다. 믿고 신뢰할 수 있는 제품을 선택하시기 바랍니다. 벨트 위치를 지정할 수 있습니다 . 드라이브 솔루션을 과도하게 엔지니어링하지 않고도
클리트 형상은 베이스 벨트에 추가된 강성 증가를 고려하면서 운반되는 부품(밀기, 중첩 또는 분할)과 직접 일치해야 합니다.
폴리우레탄(PU) 벨트에 클릿을 용접하면 최소 풀리 직경(MPD) 요구 사항이 변경됩니다. 풀리 크기를 조정하지 못하는 것은 용접 피로의 주요 원인입니다.
토크 및 속도 제약을 기반으로 톱니 프로필(예: AT 대 T 시리즈)을 표준화하는 것은 상단 커버 클릿 디자인만큼 중요합니다.
기계 작동 중 물리적 간섭을 방지하려면 정확한 CAD 모델링과 용접 프로파일에 대한 현실적인 공차 기대가 필수입니다.
표준 평벨트를 사용하면 성능 한계에 도달할 수 있습니다. 표준 동기식 시스템은 특정 운영상의 제약으로 인해 어려움을 겪습니다. 엔지니어는 마찰 기반 운반이 실패하는 정확한 임계값을 식별해야 합니다. 고속 인덱싱에는 빠른 시작과 중지가 필요합니다. 수직 경사는 제품 롤백을 방지하기 위해 구조적 지원을 요구합니다. 정확한 피치 배치에는 공간 좌표에 대한 엄격한 준수가 필요합니다.
급가속 중에는 마찰 벨트가 필연적으로 미끄러집니다. 표준 동기식 벨트는 회전 운동을 원활하게 전달하지만 벨트 표면을 따라 개별 품목을 고정하는 메커니즘을 제공하지 않습니다. 제품이 정확한 밀리초 단위로 조립 스테이션에 도착해야 할 때 마찰만으로는 충분하지 않습니다.

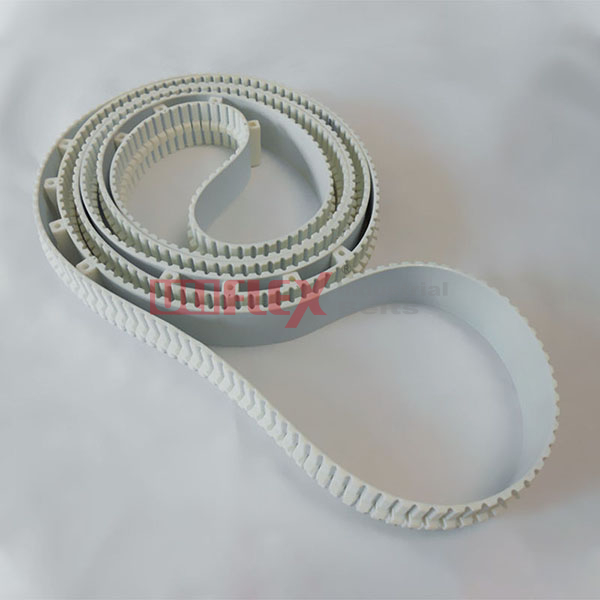

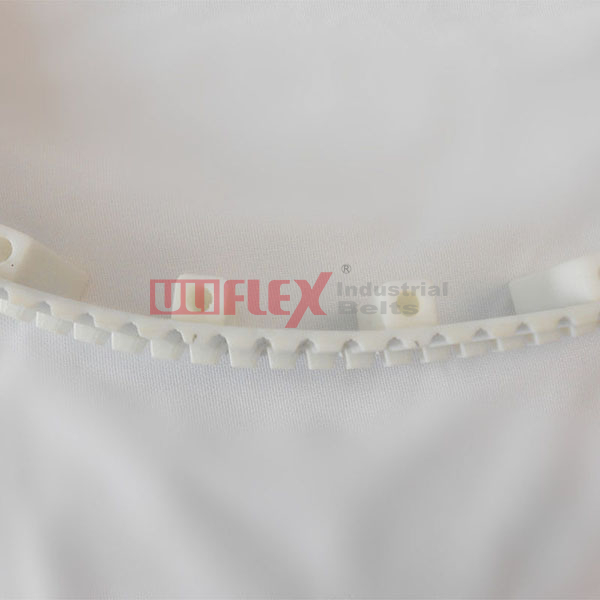

에이 용접 프로파일 타이밍 벨트는 이러한 딜레마를 해결합니다. 제품을 벨트 피치에 엄격하게 고정합니다. 이 설정을 연속 선형 기어로 시각화할 수 있습니다. 자동화된 로봇 공학, 포장 장비 및 조립 라인은 이러한 견고한 간격에 의존합니다. 베이스 벨트는 기계적 타이밍을 유지하고, 부착된 프로파일은 물리적 페이로드를 고정합니다. 그들은 하나의 동기화된 단위로 움직입니다.
초기투자에 따른 차이가 있습니다. 프로파일링된 옵션에는 전문적인 제조 프로세스가 필요합니다. 그러나 이러한 초기 비용과 지속적인 운영 낭비를 비교 평가해야 합니다. 잘못 정렬된 제품은 용지 걸림, 구성 요소 파손 및 빈번한 기계 고장을 유발합니다. 정밀한 기계적 제어에 투자하면 장기적인 불량률이 크게 줄어듭니다. 안정적이고 중단 없는 생산이 가능해집니다.
클리트 선택은 전체 시스템 형상을 정의합니다. 프로파일 형태는 운송되는 제품과 직접 일치해야 합니다. 에이 프로파일 타이밍 벨트는 수백 가지의 다양한 모양을 수용합니다. 그러나 일반적으로 세 가지 주요 범주로 분류됩니다.
푸셔는 움직이는 백스톱 역할을 합니다. 지지 가이드 레일이나 슬라이드 베드를 따라 품목을 앞으로 추진합니다. 선형 가속이 필요한 무겁고 안정적인 품목에 가장 적합합니다. 판지 상자, 견고한 금속 블록 및 견고한 트레이가 이 범주에 완벽하게 들어맞습니다.
푸셔는 상당한 설계 제약을 안고 있습니다. 뒤로 구부리지 않고 미는 힘을 흡수하려면 더 두꺼운 베이스 치수가 필요합니다. 이렇게 추가된 두께로 인해 벨트는 풀리에 대한 굽힘 응력에 매우 취약해졌습니다. 두꺼운 베이스는 견고한 영역을 만듭니다. 이러한 강성을 보상하려면 풀리 직경을 늘려야 합니다.
둥지는 제품을 완전히 받쳐줍니다. 이는 제품 설치 공간과 일치하는 맞춤형 공동을 형성합니다. 다중 지점 지지가 필요한 깨지기 쉬운 원통형 또는 매우 불규칙한 구성 요소에 가장 적합합니다. 유리병, 섬세한 전자 하우징 및 화장품 튜브는 롤링 또는 표면 손상을 방지하기 위해 중첩이 필요합니다.
중첩으로 인해 뚜렷한 제조 제약이 발생합니다. 이러한 설계에는 CNC 가공 프로파일이 필요한 경우가 많습니다. 정확한 피치 간격은 협상할 수 없습니다. 네스트 간격이 1밀리미터 단위로 이동하면 자동화된 픽 앤 플레이스 로봇이 제품에 충돌합니다.
디바이더는 벨트 표면을 따라 별도의 구획을 만듭니다. 대량 자재를 처리하거나 느슨한 부품을 균등하게 배치하는 데 가장 적합합니다. 세분화된 재료를 경사면 위로 옮기거나 분류 스테이션 전에 느슨한 부품을 분리해 두는 모습을 자주 볼 수 있습니다.
이러한 응용 프로그램에는 더 큰 프로필이 필요한 경우가 많습니다. 더 높은 비행은 독특한 도전을 가져옵니다. 그들은 베이스에서 부러지지 않고 도르래를 조종해야 합니다. 이 문제를 해결하기 위해 엔지니어는 특정 언더컷 디자인이나 완화된 베이스를 활용합니다. 이렇게 하면 벨트가 풀리 주위로 휘어질 때 키가 큰 플라이트가 바깥쪽으로 휘어질 수 있습니다.
클리트 카테고리 |
이상적인 적용 |
주요 이점 |
주요 설계 제약 |
|---|---|---|---|
푸셔 및 러그 |
무겁고 단단한 품목(상자, 금속 부품) |
선형 추진을 위한 높은 구조적 강도 |
베이스 강성으로 인해 더 큰 풀리 직경이 필요함 |
둥지 및 주머니 |
깨지기 쉬운 품목이나 원통형 품목(약병, 튜브) |
전체 제품 고정 및 보호 |
엄격한 간격 허용 오차; 종종 CNC 가공이 필요함 |
디바이더 및 항공편 |
대량 자재, 느슨한 부품 분류 |
경사면의 최대 용량 |
도르래를 안전하게 탐색하려면 베이스 언더컷이 필요합니다. |
맞춤형 프로파일을 부착하면 베이스 벨트의 기본 역학이 변경됩니다. 드라이브 표면과 별도로 상단 덮개를 디자인할 수는 없습니다. 성공적인 시스템을 위해서는 치아 형상과 부착된 페이로드 간의 시너지 효과가 필요합니다.
치아 프로필은 기본 백본 강도를 결정합니다. T 시리즈와 같은 표준 사다리꼴 모양은 뛰어난 일반 위치 지정 기능을 제공합니다. 제조가 쉽고 가용성이 높습니다. 그러나 그들은 갑작스러운 충격 부하로 인해 어려움을 겪습니다. 더 무거운 페이로드의 경우 토크가 높은 AT 시리즈 또는 곡선형 HTD 프로파일을 평가해야 합니다. AT 시리즈 벨트는 우수한 톱니 전단 강도를 제공합니다. 이 강도는 무거운 러그를 밀 때 벨트가 흔들리는 것을 방지합니다.
엔지니어들은 MPD(최소 풀리 직경) 규칙을 지속적으로 간과합니다. 용접된 부착물은 벨트를 상당히 강화시킵니다. 표준 PU 프로파일 벨트는 작은 풀리 주위로 쉽게 구부러집니다. 두꺼운 클리트를 뒷면에 용접하면 견고한 단면이 생성됩니다. 작은 풀리 주위에 이 단단한 부분을 강제로 적용하면 용접 이음새에 막대한 굽힘 응력이 생성됩니다.
클리트 베이스 두께를 기준으로 새 MPD를 계산해야 합니다. 베이스가 두꺼울수록 비례적으로 더 큰 풀리가 필요합니다. 풀리 크기를 조정하지 못하는 것은 조기 용접 피로의 주요 원인으로 남아 있습니다. 힌지 지점에서 지속적으로 늘어나거나 압축되면 프로파일이 벨트에서 완전히 찢어집니다.
클리트 배치 전략도 중요합니다. 루트 위가 아닌 벨트 톱니 바로 위에 클리트를 위치시키는 것이 이상적으로 좋습니다. 벨트 루트는 회전 중에 주요 플렉스 존 역할을 합니다. 이 플렉스 존 바로 위에 견고한 용접을 배치하면 관절이 제한됩니다. 프로파일을 치아 중심에 놓으면 자연스러운 유연성이 유지됩니다. 이는 전단력을 풀리 홈 아래로 안전하게 분산시킵니다.
두 개의 폴리우레탄 조각을 결합하면 새로운 구조적 현실이 만들어집니다. 결합은 결코 원래 재료의 정확한 인장 강도를 갖지 않습니다. 용접 기술을 이해하면 엔지니어는 피할 수 없는 실패 위험을 완화할 수 있습니다.
제조업체는 일반적으로 열 접착 또는 고주파 마찰 용접을 사용합니다. 표준 열 접착은 집중된 열을 사용하여 두 표면을 함께 누르기 전에 녹입니다. 표준 부하에 적합합니다. 고주파 또는 마찰 용접은 빠른 진동을 사용하여 내부 열을 발생시킵니다. 이 기술은 분자 사슬이 깊게 융합되도록 합니다. 이는 더 높은 구조적 완전성을 생성합니다. 용접 클릿 . 높은 충격 하중을 견디는
우리는 회의적인 엔지니어에게 직접적으로 말을 걸어야 합니다. 용접 이음매는 항상 주요 실패 지점을 나타냅니다. 이러한 현실을 없앨 수는 없지만 이를 중심으로 디자인할 수는 있습니다. 엔지니어들은 특정 기하학적 특징을 클리트 베이스에 통합하여 전단 응력을 완화합니다.
다음과 같은 중요한 구조적 완화를 고려하십시오.
언더컷: 클릿 베이스 중앙에서 재료를 제거하면 가장자리가 풀리 위에서 독립적으로 구부러질 수 있습니다.
거싯: 삼각형 측면 지지대를 추가하면 뒤로 굽히는 힘에 대해 키가 큰 푸셔가 강화됩니다.
양각 베이스: 용접 영역의 전면 및 후면 가장자리를 테이퍼링하면 연결 중 박리력이 줄어듭니다.
재료 일치: 클리트 경도계가 베이스 벨트 경도계와 밀접하게 일치하도록 하면 응력 분포가 고르지 않게 방지됩니다.
관용 축적은 또 다른 숨겨진 위험을 나타냅니다. 열 공정은 재료 치수를 변경합니다. 제조업체가 50개의 별도 프로파일을 용접하기 위해 열을 가하면 기본 PU 소재에 미세 수축이 발생합니다. 긴 범위에 걸쳐 1mm만 수축되면 최종 피치가 완전히 잘못 정렬됩니다. 용접 프로세스 후에 피치 공차에 대한 현실적인 기대치를 설정해야 합니다. 사전 장력 조정 및 용접 후 안정화 절차에 대해서는 공급업체에 문의하세요.
시스템 신뢰성은 전적으로 정확한 환경 정의와 정밀한 디지털 모델링에 달려 있습니다. 다음을 지정할 수 없습니다. 클릿형 타이밍 벨트 . 페이로드 중량만을 기준으로
첫째, 운영 환경을 명확하게 정의하십시오. 공급업체를 위한 포괄적인 체크리스트를 작성하십시오. 화학물질 노출에 대해 자세히 설명해야 합니다. 오일, 그리스 및 세척제는 표준 우레탄을 빠르게 분해합니다. 세척 요구 사항은 엄격한 위생 기준과 방수 기능을 요구합니다. 작동 온도 임계값은 재료 경도계에 영향을 미칩니다. 고열은 클리트를 부드럽게 만드는 반면, 영하의 환경에서는 부서지기 쉽고 부서지기 쉽습니다.
둘째, 엄격한 디지털 검증을 강조한다. 제조업체로부터 정확한 3D CAD 프로파일을 얻는 것이 필수입니다. 기계 설계를 마무리하기 전에 이 작업을 수행하십시오. 표준 2D 도면에서는 복잡한 충돌 위험이 모호해지는 경우가 많습니다. 간격을 확인하려면 정확한 3D 모델이 필요합니다. 전체 운동학적 시뮬레이션을 실행합니다. 가이드 레일, 복귀 경로 및 센서 브래킷 주위에 억지 끼워맞춤이 있는지 확인하십시오. 클리트가 풀리 위로 펼쳐질 때 구조적 지지대에 닿지 않도록 하십시오.
마지막으로 단계별 프로토타이핑 전략을 채택합니다. 맞춤형 사출 성형 또는 다축 CNC 가공 프로파일에 즉시 투자하지 마십시오. 표준화된 기성 클리트 형태로 시작하세요. 이를 사용하여 개념 증명을 검증하세요. 선형 가속도를 테스트하고, 풀리 직경을 확인하고, 일반 간격을 확인합니다. 기본 메커니즘이 안정적이라는 것이 입증되면 고도로 맞춤화된 형태에 자신있게 투자할 수 있습니다.
성공적인 포지셔닝 시스템에는 진정한 전체론적 설계가 필요합니다. 동적 유연성 요구 사항에 맞춰 복잡한 부품 형상의 균형을 지속적으로 유지해야 합니다. 지나치게 엔지니어링된 무거운 클리트는 벨트 유연성을 파괴하고, 엔지니어링되지 않은 프로필은 페이로드에 부담을 줍니다. 용접으로 인해 풀리 직경 공식이 영구적으로 변경된다는 점을 인식하십시오. 치아 위에 배치하면 중요한 치근 굴곡 영역이 보존된다는 점을 기억하십시오.
다음 단계에는 데이터 컴파일이 필요합니다. 정확한 탑재량 크기, 최대 속도 제약 조건, 환경 체크리스트를 수집하세요. 화학물질 및 온도 노출을 문서화합니다. 정확한 CAD 모델을 요청하려면 이러한 세부 정보를 가지고 응용 엔지니어에게 문의하세요. 초기 개념 증명을 검증하기 위해 정식 설계 검토를 즉시 시작하십시오.
A: 오버몰딩된 벨트는 단일 금형으로 주조되어 베이스와 클리트를 하나의 연속된 조각으로 만듭니다. 이는 뛰어난 결합 강도를 제공하지만 값비싼 툴링과 긴 리드 타임이 필요합니다. 용접 버전은 개별 프로파일을 기존 베이스 벨트에 접착합니다. 신속한 프로토타입 제작, 낮은 초기 비용, 끝없는 모양 맞춤화 기능을 제공합니다.
A: 부착물을 추가하면 플랫 백 벤딩이 완전히 중단됩니다. 후면 아이들러는 프로파일을 짓밟기 때문에 일반적으로 금지됩니다. 뒷면에 텐셔너를 사용해야 하는 경우 특별히 설계된 홈이 있는 롤러를 사용해야 합니다. 이 롤러를 사용하면 키가 큰 부착물이 물리적인 접촉 없이 자유롭게 통과할 수 있습니다.
A: 현장 수리는 일반적으로 신뢰할 수 없습니다. 프로파일이 찢어지면 밑에 있는 모재가 손상됩니다. 손상된 폴리우레탄에 새 부품을 다시 용접하려고 하면 결합력이 약해집니다. 중공업 분야에서는 지속적인 정밀도를 보장하기 위해 전체 벨트 교체가 표준 절차로 남아 있습니다.
A: 벨트 피치에 따른 선형 간격에 대한 표준 업계 기준 기대치는 일반적으로 프로파일당 ±0.5mm ~ ±1.0mm 범위입니다. 폭 전체에 걸쳐 수직 정렬은 일반적으로 ±0.5도의 허용 오차를 유지합니다. 정확한 공차는 모재 수축 및 사용된 특정 용접 방법에 따라 다릅니다.
